電器特性： 規格型號 | HEC100-D6 | HEC200-D6 | HEC300-D6 | 額定電流 | 100A | 200A | 300A | 線性范圍 | 0～±150A | 0～±300A | 0～±500 | 輸出電流 | 50mA | 100mA | 150mA | 測
量
電
阻 | 電源電壓
±12V時 | ±100A 0～136Ω | ±200A 0～50Ω | ±300A 0～30Ω | ±150A 0～ 74Ω | ±300A 0～26Ω | ±500A 0～ 7Ω | 電源電壓
±15V時
| ±100A 0～175Ω | ±200A 0～73Ω | ±300A 0～43Ω | ±150A 0～106Ω | ±300A 0～40Ω | ±500A 0～17Ω | 精 度 注1 | ±0.6% | ±0.5% | 線 性 度 | ＜0.1% | 轉 換 率 | 1:2000 | 零點失調 注2 | ±0.15mA (******值) | ±0.20mA (******值) | 磁滯誤差 注3 | ≤±0.10mA | ≤±0.20mA | 零點溫漂 | ±0.20mA (典型值) ±0.64mA (******值) -10℃ ～ +70℃ | 響應時間 | ＜1μS 、 di/dt＞100A/μS | 頻帶寬度 | 0 ～ 100kHz | 供電電源 | ±12V、±15V （±5%） | 消耗電流 | 電源±12V時 28mA＋輸出電流 | 絕緣電壓 注4 | 6KV AC 50Hz 1分鐘 | 副邊線圈電阻 注5 | 32Ω | 21Ω | 使用溫度 | -10℃ ～ +70℃ | 貯存溫度 | -25℃ ～ +80℃ | | 注釋： | 1、輸入額定電流值，TA＝25℃時的輸出精度 | | | 2、當TA＝25℃時 | | | 3、當輸出電流為0時，輸入端通過3倍額定電流的過載 | | | 4、原副邊之間 | | | 5、TA＝70℃時 |
|

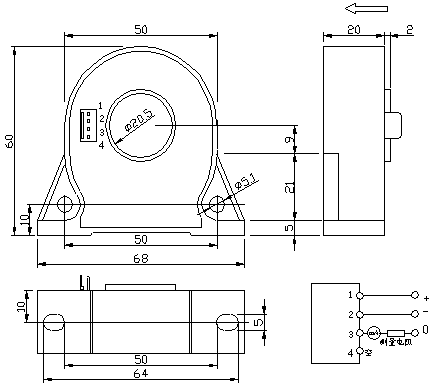

外形結構及安裝圖： 接線方法：
1、+15V 2、-15V 3、輸出 4、空
當原邊電流沿傳感器箭頭方向流動時，在輸出端獲得正向電流。
原邊電流導線(母排)完全充滿原邊穿線孔時,可獲得******的動態性能(di/dt和響應時間)
 應用特性： 閉環（補償）型霍爾電流傳感器，用于測量直流、交流及脈沖電流，具有良好的線性度及精度，低漂移，響應時間快、頻帶寬，原、副邊之間高度絕緣。穿孔結構，無插入損耗，外殼符合UL94-V0標準。 應用領域： 交流變頻調速、伺服電機、直流電機、電源裝置、開關電源、UPS電源、電焊機 |
